Multilayers PCB

PCBs with 3+ conductive layers connected via vias (through, blind, buried). Multilayer PCBs support intelligent, compact, and high-performance devices. Weiyuanda empowers innovation in mission-critical applications.

Parameters of Weiyuanda Multilayers PCB

ParameterStandardAdvanced HDI
Layer Count24 Layers40 Layers
Max PCB Delivery Size950mm*600mm1200mm*600mm
TgTG135, TG150, TG170, TG180
Board Thickness5.0mm6.0mm
Outer Based Cu8OZ10OZ
Inner Based Cu6OZ8OZ
Aspect Ratio1:121:15
Surface TreatmentHASL-LF, EING, ENPIG, OSP, GOLD FINGER,IMMERSION TIN,IMMERSION SILVER
Hole Size0.15mm0.1mm
Min Line/Spacing Outer3 mils2 mils
Min Line/Spacing Inner3 mils2 mils
Min BGA Pitch12 mils8 mils
Impedance10%7%
Min Solder Mask Bridge5 mils3 mils
Half Holes (PTH)20 mils8 mils
Back Drill3 Times6 Times

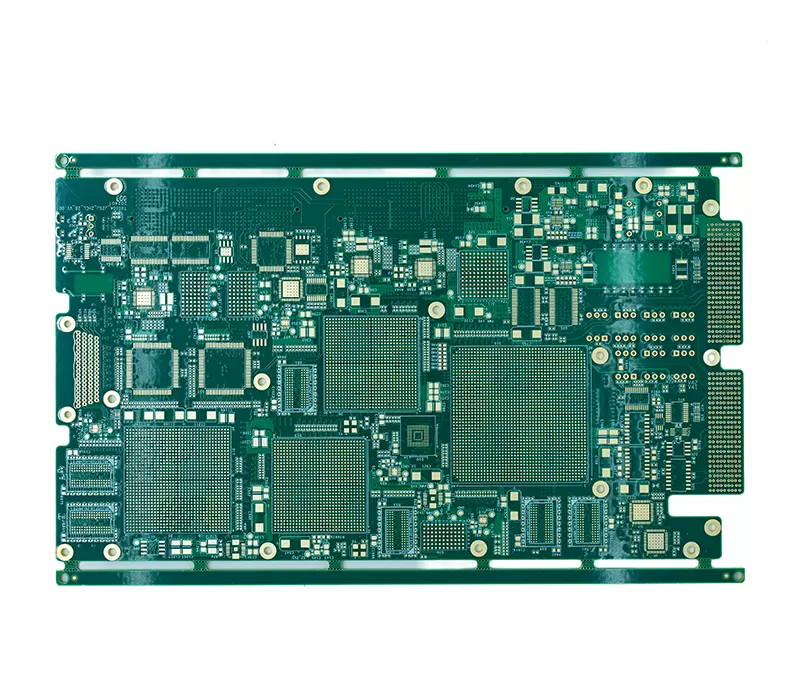

multi layer pcb board

Multilayer PCBs Key Applications

01

Consumer Electronics: Computer motherboards, smartphones, and servers rely on their high integration.


02

Medical Equipment: CT scanners and heart rate monitors depend on their stable signal transmission.


03

Automotive Electronics: In-car navigation and autonomous driving systems use multilayer boards to support complex circuits.


04

Industrial Control: PLCs and automation equipment achieve multifunctional integration with them.

05

Aerospace: Satellites and radar systems leverage their high reliability.

Multilayer PCB: Ideal Solution for Complex Circuit Design

A multilayer PCB is a printed circuit board with three or more conductive layers, interconnected through insulating layers and conductive vias (such as through-holes, blind vias, or buried vias). Its main characteristics include:

multi layer printed circuit board

High Density

Allows for a greater number of circuits in a compact space.

multi layer printed circuit board

Improved Signal Integrity

Reduces electromagnetic interference and crosstalk.

multi layer printed circuit board

Enhanced Reliability

Multiple layers provide robust structural integrity.

multi layer printed circuit board

Flexibility in Design

Supports complex routing and component placement.

These characteristics enable multilayer PCBs to meet the high-performance demands of complex circuits.

Advantages of Multilayer PCBs

  • High Integration: Enables more functionality within limited space.

  • Signal Integrity: Reduces signal interference, improving transmission efficiency.

  • Miniaturization: Supports reduced device size, ideal for portable products.

  • Strong Reliability: Multilayer design enhances circuit stability.


Multilayer PCBs are more than just circuit boards—they are the foundation of complex electronic designs. As smart devices and aerospace technology advance rapidly, their importance will continue to grow. As PCB manufacturing experts, we are proud to offer multilayer PCB solutions, helping our clients gain a competitive edge in high-performance fields. Whether for smartphones or satellites, multilayer PCBs are paving the way for a smarter future.


multi layer pcb
